CARA SHARING DATA KABEL LAN DENGAN MENGGUNAKAN WINDOWS 7 (SEVEN)

SETELAH KITA MELAKUKAN INSTALASI KABEL, DENGAN JENIS KABEL UTP TIPE CROSSOVER. LANGSUNG SAJA KITA MELAKUKAN SHARING DATA DENGAN WINDOWS 7, CARANYA:

1       HUBUNGKAN KEDUA COMPUTER DENGAN KABEL TIPE CROSSOVER TERSEBUT
P       PERTAMA KITA MASUK KE CONTROL PANEL DAN MASUK JENDELA CONTROL PANEL SEPERTI DIBAWAH



GAMBAR 1.1 TAMPILAN CONTROL PANEL

KEMUDIAN PILIH MENU NETWORK AND INTERNET DAN MUNCUL JENDELA SEPERTI DIBAWAH

GAMBAR 1.2 TAMPILAN NETWORK AND INTERNET

      SELANJUTNYA MASUK KE NETWORK AND SHARING CENTER DAN MUNCUL TAMPILAN SEPERTI BERIKUT :

GAMBAR 1.3 TAMPILAN NETWORK AND SHARING CENTER

.       SETELAH ITU MASUK KE LOCAL AREA NETWORK DAN MUNCUL TAMPILAN LOCAL AREA CONNECTION STATUS SEPERTI DIBAWAH INI.

GAMBAR 1.4 TAMPILAN LOCAL AREA CONECTION

           SELANJUTNYA KLIK PROPERTIES, KEMUDIAN MUNCUL LOCAL AREA NETWORK PROPERTIES

GAMBAR 1.5 TAMPILAN LOCAL AREA CONECTION PROPERTIES

        . SELANJUTNYA MASUK INTERNET PROTOCOL VERSION 4 (TCP/IPV4) PROPERTIES SEPERTI DIBAWAH:



GAMBAR 1.6 TAMPILAN INTERNET PROTOCOL VERSION 4(TCP/IPV4)



DISITU KITA MENGISI IP ADDRESS, SUBNET MASK DAN DEFAULT GATEWAY. LEBIH JELASNYA LIHAT GAMBAR DIBAWAH INI.



GAMBAR 1.7 TAMPILAN INTERNET PROTOCOL VERSION 4(TCP/IPV4)

      TERLEBIH DAHULU BERI TANDA PADA USE THE FOLLOWING IP ADDRES

MISALKAN KITA MEMAKAI DUA COMPUTER, UNTUK  IP ADDRESS YANG SATU LAGI HARUS DIGANTI DENGAN 192.168.0.2 DAN UNTUK SUBNET MASK DAN DEFAULT GATEWAY SAMA SAJA UNTUK PENGISIANNYA.

SETELAH KITA MELAKUKAN ITU SEMUA ( LAKUKAN DIKOMPUTER YANG INGIN MELAKUKAN SHARING DATA), LAKUKAN PENGECEKAN MASING-MASING IP, BAHWASANYA ALAMAT IP TERSEBUT SUDAH SALING TERKONEKSI(MEMBALAS) ATAUPUN BELUM, DENGAN CARA :

1.      KLIK START KEMUDIAN RUN, KETIKKAN CMD LALU ENTER, MAKA AKAN MUNCUL TAMPILAN DIBAWAH INI

GAMBAR 1.8 TAMPILAN C:\WINDOWS\SYSTEM32\CMD.EXE

1.      KEMUDIAN KETIK PING 192.168.0.2 DIKOMPUTER SATU DAN UNTUK COMPUTER KEDUA KETIK JUGA PING 192.168.0.1.

2.      LALU TEKAN ENTER PADA MASING – MASING COMPUTER

3.      SETELAH COMPUTER SATU DAN DUA SALING REPLY, BERARTI MASING-MASING COMPUTER SUDAH SALING BALAS ATAU SUDAH ADA RESPON/JAWABAN.

4.      KEMUDIAN  SETELAH ITU KITA MELAKUKAN PENGATURAN PADA COMPUTER 1(SERVER) TERLEBIH DAHULU



  CARANYA ADALAH :

        PENGATURAN UNTUK KOMPUTER 1(SERVER) :

        PILIHCONTROL PANEL MAKA AKAN MUNCUL TAMPILAN SEBAGAI BERIKUT

GAMBAR 1.9 TAMPILAN CONTROL PANEL



     PILIH NETWORK AND INTERNET SEPERTI PADA GAMBAR DI ATAS MAKA AKAN MUNCUL TAMPILAN SEPERTI DI BAWAH INI

GAMBAR 1.10 TAMPILAN CONTROL PANEL>NETWORK AND INTERNET

PILIH HOMEGROUP MAKA AKAN MUNCUL TAMPILAN SEBAGAI BERIKUT

GAMBAR 1.11 TAMPILAN CONTROL PANEL>NETWORK AND INTERNET>HOMEGROUP

.      PILIH CREATE A HOMEGROUP MAKA AKAN MUNCUL TAMPILAN SEBAGAI BERIKUT

  GAMBAR 1.12 TAMPILAN CREAT A HOMEGROUP

      PILIH APLIKASI YANG INGIN DI SHARE DENGAN MEMBERI TANDA CENTANG PADA TEXT BOXNYA

      SETELAH ITU KLIK NEXT MAKA AKAN MUNCUL JENDELA PADA GAMBAR DI BAWAH INI

 GAMBAR 1.13 TAMPILAN CREAT HOMEGROUP

      CATATKAN PASSWORD DI ATAS PADA COMPUTER 2(CLIENT) DAN JIKA SUDAH KLIK FINISH

     SETTING PADA CONTROL PANEL SELESAI. SEKARANG KITA TINGGAL MENGATUR SETTING-AN PADA SHARING FILE YANG AKAN KITA BAGIKAN KE COMPUTER 2 (CLIENT).

PENGATURAN UNTUK KOMPUTER 2 ( CLIENT)

    SEBENARNYA SETTING UNTUK COMPUTER CLIENT HAMPIR SAMA DENGAN SETTING COMPUTER SERVER, HANYA SAJA BILA PADA COMPUTER SERVER KITA DIPERINTAHKAN UNTUK MEMBUAT SERVER MELALUI      ‘ CREATE A HOMEGROUP’,

    MAKA PADA COMPUTER CLIENT INI SECARA OTOMATIS TOMBOL ‘CREATE A HOMEGROUP’ BERUBAH MENJADI TOMBOL ‘JOIN NOW’. LIHAT PADA GAMBAR DIBAWAH INI

GAMBAR 1.14 TAMPILAN CONTROL>NETWORK AND INTERNET>HOMEGROUP

NAH KLIK SAJA TOMBOL TERSEBUT KEMUDIAN KITA DIMINTA UNTUK MEMASUKKAN PASSWORD ADMINISTRATOR,

    KEMUDIAN KITA PASTI MASIH INGAT SAAT KITA MEN-SETTING COMPUTER SERVER, KITA DIMINTA UNTUK MENCATAT ATAU PRINT PASSWORD.

    LALU MASUKAN SAJA PASSWORD TERSEBUT.

    SELESAI

LANGKAH-LANGKAHNYA YAITU :

A)      LANGKAH PERTAMA ADALAH BUKA WINDOWS EXPLOLER KEMUDIAN KITA CARI LOCAL DISK ATAU FOLDER YANG AKAN KITA BAGIKAN (SHARING). SEBAGAI CONTOH SAYA AKAN MEN-SHARE LOCALDISK D:,

GAMBAR 1.14 TAMPILAN WINDOWS EXPLORER

B.       MAKA KITA KLIK KANAN PADA LOCALDISK D: PILIH PROPERTIES

C.       KEMUDIAN PILIH SHARING SEPERTI TAMPILAN DIBAWAH INI

GAMBAR 1.15 TAMPILAN LOCAL DISK PROPERTIES

LALU PILIH ADVANDCED SHARING SEPERTI TAMPILAN DIBAWAH INI :

GAMBAR 1.16 TAMPILAN LOCAL DISK

À BERI CENTANG PADA ‘SHARE THIS FOLDER’, BERI NAMA PADA SHARE NAME KEMUDIAN KLIK TOMBOL ADD.

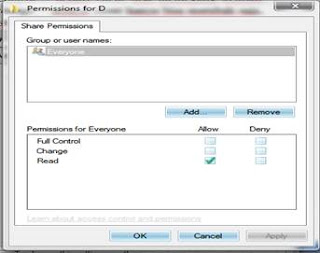

GAMBAR 1.17 TAMPILAN PERMISSION

D.       KLIK TOMBOL PERMISSION, ALLOW FULL CONTROL = BERARTI CLIENT BISA MEMEGANG KENDALI PENUH PADA FILE SHARING KITA. ALLOW CHANGE = ARTINYA CLIENT HANYA BISA MERUBAH SAJA, ALLOW READ = ARTINYA CLIENT HANYA DAPAT MELIHAT TANPA BISA MENGGANTI ATAU MENGHAPUS FILE. DENY = ARTINYA KITA TIDAK MENGIJINKAN (ISIKAN SESUAI KEMAUAN KITA).

GAMBAR 1.18 TAMPILAN OFFLINE SETTINGS CACHING

E.       KLIK TOMBOL CACHING, PADA TOMBOL INI, ADA 3 OPTIONS, PILIH YANG AUTOMATIC SAJA. ATAU YANG LAIN BILA MEMANG PERLU. KLIK OK UNTUK SELESAI.

F.        UNTUK SETTING SHARING FILE YANG AKAN KITA BAGIKAN KE COMPUTER LAIN, KITA JUGA BISA MELAKUKANNYA MELALUI TOOLBAR PADA WINDOWS EXPLOLER

G.       SETTING SHARING DATA DAN PRINTER UNTUK COMPUTER SERVER SELESAI...


 SELAMA MENCOBA !!!
